超微UHF耦合應用标簽 - 超小型耦合識别RFID解決方案

超微UHF标簽Magic系列是一款工業級、超小型的UHF特種标簽，具有耐高溫、防腐蝕、防水等級高(IP67)，抗金屬、液體友好等卓越特性。無論是加載外置的射頻增強天線，還是直接安置在金屬介質上，液體環境下、甚至是資産(chǎn)物品的直接粘貼讀(dú)取等RFID應用，都可大顯身手。

産品規格

尺寸：2.2×2.2×0.9mm/2.6×2.6×0.9 mm/3.0×3.0×0.9 mm
頻段：860~960MHz
材料：環氧樹脂
芯片：Impinj Monza R6P/Impinj Monza M4QT
容量：TID: 96 bits; EPC: 96 bits; User: 64 bits/
——TID: 48bit; EPC: 128bit; User: 512bit
協議：ISO/IEC 18000-6C
耐溫：-196°C/2000h; 125°C/1000h; 260°C/5min
機械強度：>20N
抗靜電能力：±10KV(HBM)
工作溫度：-45~85°C
儲存溫度：-45~85°C
數據保存：10年
SMT焊盤：無

産品特色

嵌入式的天線設計，可直接用RFID讀寫器或手持機讀取、識别
寬頻帶860~940MHz設計，滿足不同類型的客戶與應用需求
微小尺寸模塊，能夠更貼近尖端設計者在超小型RFID 産品之苛刻要求
採用無源UHF 芯片，符合EPC Class1 Gen2和 ISO18000-6等協議
可通過擴展增強天線，遠距離識讀RFID标簽與數據傳輸
驅動多應用場景，豐富既有RFID标簽産品形态

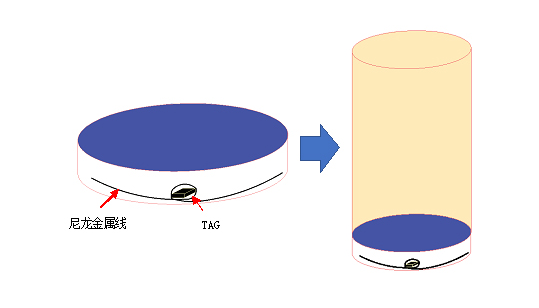

安裝說明
蝕刻天線耦合型應用，如PCB類

安裝特種标簽時，平放至平面和天線平行，不用壓在天線上，建議放在天線置中位置；
建議選用帶PIN腳封裝TAG，可以利用SMT工藝點紅膠+錫膏固定；
如需膠水固定方式建議選用A/B膠或UV膠固定；
*建議天線總長(zhǎng)度爲(wèi)140~145mm
